先说下我自制的实验电源：
前面三张图片是我自己DIY的1.2－24V连续可调实验电源，电路最大电流可达3A，为了散热问题和我的电流表只有2A的量程这两个问题，我一般使用最大2A，对我来说足够了，其实换个变压器就可以做成1.2－40V连续可调了，当初买变压器的时候买小了，买了个双12V的，最大只能输出24V，以后有空再换个大点的变压器，这个先用着。

电压表：使用0－199.9V液晶电压表，背景蓝色，字体黑色。
电流表：使用0－1.999A液晶电流表，背景黑色，字体蓝色，不需要分流器，直接使用。

两个液晶表都需要5V供电，供电电压可以2.5－6V，因为电流表供电需要隔离，就把两个供电都用AA电池供电了，用一个开关来控制给液晶表供电的通断，使用的时候才开，不使用的时候不开，有时调成给手机充电时，要连续充一夜，两个表开着浪费而且影响睡觉，就可以把两个表的显示关掉了。

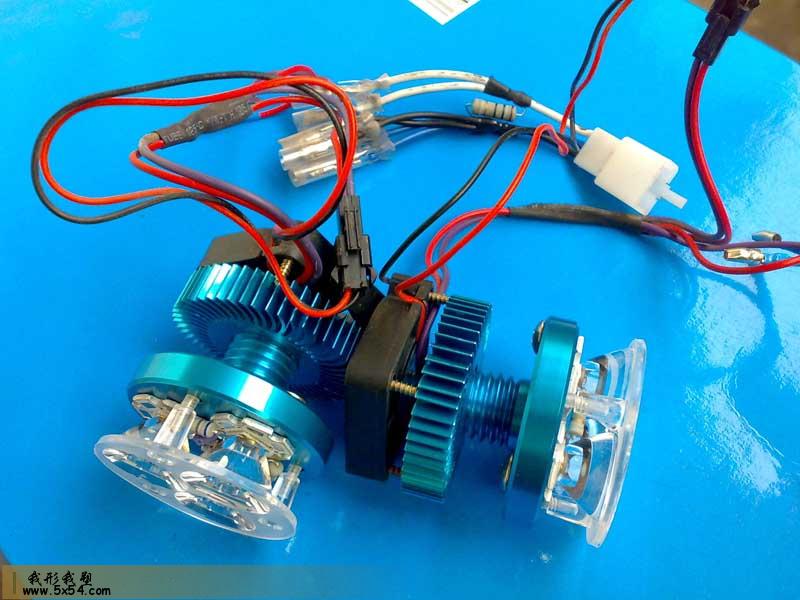

简单测试下可乐菜那买的Q5电动车大灯：
首先说明一下，可乐菜这灯刚开的时候和开一段时间，同样的电压，电流会不断飙升，所以我测试的结果会有一定的误差。
为什么只拍电压和电流情况，其实Q5或者其他LED亮度都是和电流的大小有直接的关系的，一般1W的使用350mA电流，3W的使用650mA电流，Q5比较疯狂，可以稳定在1000mA左右，我们测试就不测试那么高了，搞烧了代价比较大，呵呵，上到900mA可以了，而且太大的电流散热不知道行不行。

1.我的DC转换器输出电压是10.9V，想知道一个在10.9V的时候这个灯的亮度和工作电流。
2.可乐菜的要求好像是12V电压，那就再来一张12V电压的时候工作电流。

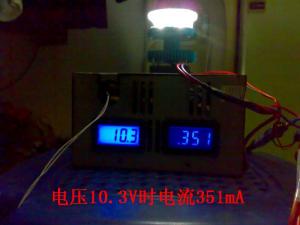

3.下面3张图片就分别测试350mA、650mA、900mA电流时的所需电压。

闲着无聊，测试数据仅供参考。。。

根据测试结果，我的电动车上DC转换器转出的电压不能发挥此Q5的亮度，打算做个恒流电路给Q5供电，把电流恒到650mA和960mA，正好电动车上有切换开关，平时开650mA档就可以了，遇到司机开远光照眼不照路的，就切换到960mA和他们对着干。哈哈。
或者再加1个爆闪档，加到1200mA，闪闪闪。。。
