自制1.2－36V连续可调实验电源，升级改装成功。
作者：
5x54
点击：
读取中...
次

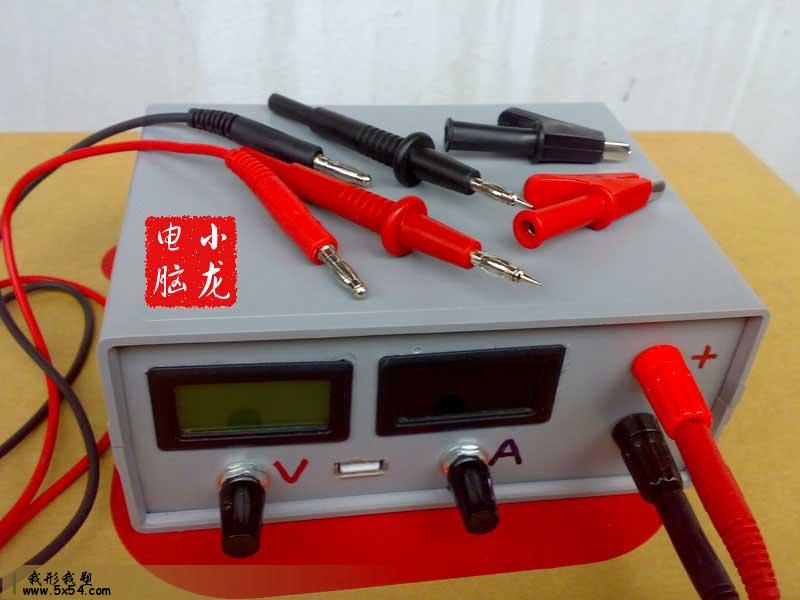

找了个盒子
(%$$#^46467*&%2)我型我塑www.5x54.com
，全手工开孔
(%$$#^46467*&%2)我型我塑www.5x54.com
，上面对应位置画了下符号
(%$$#^46467*&%2)我型我塑www.5x54.com
，看着舒服多了。。。
(%$$#^46467*&%2)我型我塑www.5x54.com
(%$$#^46467*&%2)我型我塑www.5x54.com

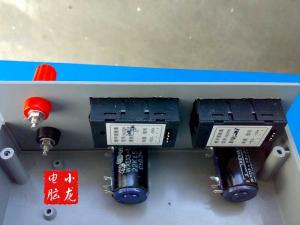

液晶电压表和电流表都使用电路转换后直接供电
(%$$#^46467*&%2)我型我塑www.5x54.com
，摆脱了之前的电池供电
(%$$#^46467*&%2)我型我塑www.5x54.com
，电流表使用了个1W的隔离模块。
(%$$#^46467*&%2)我型我塑www.5x54.com
(%$$#^46467*&%2)我型我塑www.5x54.com
以前使用的LM317
(%$$#^46467*&%2)我型我塑www.5x54.com
，发热太大
(%$$#^46467*&%2)我型我塑www.5x54.com
，现在改用LM2596HV了
(%$$#^46467*&%2)我型我塑www.5x54.com
，试了1.5A的输出给4个Q5供电（两并两串）开了一会
(%$$#^46467*&%2)我型我塑www.5x54.com
，LM2596HV不加散热片也只是一点点热
(%$$#^46467*&%2)我型我塑www.5x54.com
，看来区别还是很大的
(%$$#^46467*&%2)我型我塑www.5x54.com
，以前LM317加很大的散热片都烫。。
(%$$#^46467*&%2)我型我塑www.5x54.com
(%$$#^46467*&%2)我型我塑www.5x54.com

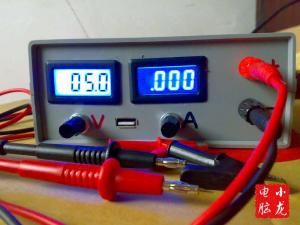

这次还加了个USB接口
(%$$#^46467*&%2)我型我塑www.5x54.com
，给手机充电很方便
(%$$#^46467*&%2)我型我塑www.5x54.com
，很多MP3、MP4都是USB供电的
(%$$#^46467*&%2)我型我塑www.5x54.com
，可以直接插到这个孔上
(%$$#^46467*&%2)我型我塑www.5x54.com
，这个USB孔是固定5V输出
(%$$#^46467*&%2)我型我塑www.5x54.com
，不影响电源调压的使用。。
(%$$#^46467*&%2)我型我塑www.5x54.com
(%$$#^46467*&%2)我型我塑www.5x54.com
这种实验电源跑遍的电子市场
(%$$#^46467*&%2)我型我塑www.5x54.com
，最低的也要两三百多元
(%$$#^46467*&%2)我型我塑www.5x54.com
，而且是30V 3A的
(%$$#^46467*&%2)我型我塑www.5x54.com
，体积比我做的至少大4－5倍
(%$$#^46467*&%2)我型我塑www.5x54.com
，外出携带不方便
(%$$#^46467*&%2)我型我塑www.5x54.com
，我做这个主要是携带方便
(%$$#^46467*&%2)我型我塑www.5x54.com
，而且可扩展性比较强
(%$$#^46467*&%2)我型我塑www.5x54.com
，电路是支持1.2－55V连续可调
(%$$#^46467*&%2)我型我塑www.5x54.com
，我做的电源的后面那个开关换成了3挡切换了
(%$$#^46467*&%2)我型我塑www.5x54.com
，可以切换输入电压为“18V－关－36V”低电压输出的时候切换到低电压挡
(%$$#^46467*&%2)我型我塑www.5x54.com
，效率更高。
(%$$#^46467*&%2)我型我塑www.5x54.com
(%$$#^46467*&%2)我型我塑www.5x54.com
之前做的是用LM317
(%$$#^46467*&%2)我型我塑www.5x54.com
，用到1.5A的的时候发热超大
(%$$#^46467*&%2)我型我塑www.5x54.com
，特别是在输入和输出电压压差比较大的时候更明显
(%$$#^46467*&%2)我型我塑www.5x54.com
，用LM2596就不会了
(%$$#^46467*&%2)我型我塑www.5x54.com
，同样使用1.5A给四个Q5供电
(%$$#^46467*&%2)我型我塑www.5x54.com
，LM317要加很大的散热片还会烫
(%$$#^46467*&%2)我型我塑www.5x54.com
，而LM2596不用加散热片都只有一点热。
(%$$#^46467*&%2)我型我塑www.5x54.com
(%$$#^46467*&%2)我型我塑www.5x54.com

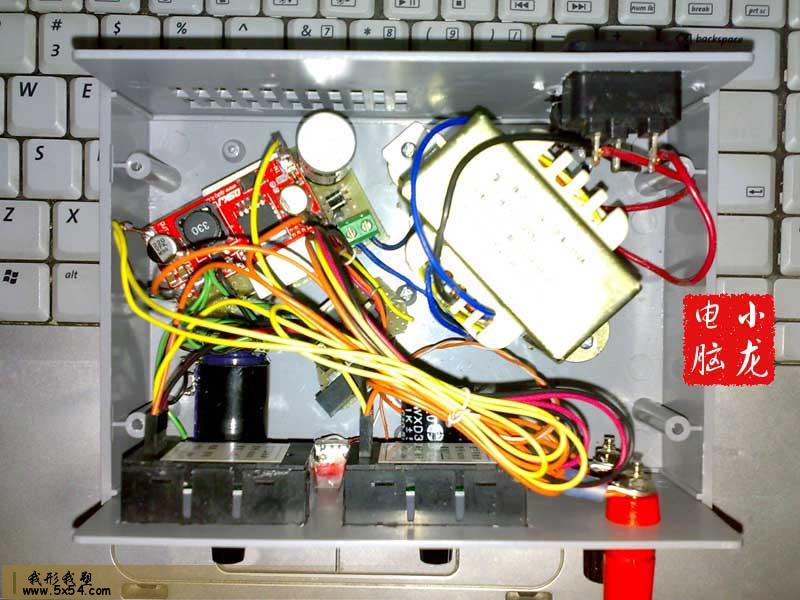

整流部分使用的是4个IN5401加一个100V 470uF的电容构成的。。
