使用电动车充电器+原装LM2576HV-ADJ制作的3－53V连续可调实验电源
作者：
5x54
点击：
读取中...
次
前几天把坏掉的48V电动车充电器修好了
(%$$170#^67)心情家园www.bbsdiy.net
，想办法利用一下
(%$$170#^67)心情家园www.bbsdiy.net
，做个可调电源用应该不错
(%$$170#^67)心情家园www.bbsdiy.net
，经实际测试
(%$$170#^67)心情家园www.bbsdiy.net
，效果非常满意。
(%$$170#^67)心情家园www.bbsdiy.net
(%$$170#^67)心情家园www.bbsdiy.net
供电部分使用48V电动车充电器
(%$$170#^67)心情家园www.bbsdiy.net
，量了下电动车充电器的输出电压是56V
(%$$170#^67)心情家园www.bbsdiy.net
，正好合适
(%$$170#^67)心情家园www.bbsdiy.net
，而且一般的充电器电流都可以达到2.5A－3A左右。
(%$$170#^67)心情家园www.bbsdiy.net
(%$$170#^67)心情家园www.bbsdiy.net
我使用LM2576HV-ADJ的制作了个电路
(%$$170#^67)心情家园www.bbsdiy.net
，采用原装芯片
(%$$170#^67)心情家园www.bbsdiy.net
，大电流时更稳定
(%$$170#^67)心情家园www.bbsdiy.net
，性能更强
(%$$170#^67)心情家园www.bbsdiy.net
，LM2576HV的输入电压是55V
(%$$170#^67)心情家园www.bbsdiy.net
，最高60V
(%$$170#^67)心情家园www.bbsdiy.net
，输出电流最大3A。
(%$$170#^67)心情家园www.bbsdiy.net
(%$$170#^67)心情家园www.bbsdiy.net
电动车充电器+LM2576HV简直是绝配
(%$$170#^67)心情家园www.bbsdiy.net
，无论是电压还是电流都非常合适
(%$$170#^67)心情家园www.bbsdiy.net
，呵呵。
(%$$170#^67)心情家园www.bbsdiy.net
(%$$170#^67)心情家园www.bbsdiy.net
试了下效果
(%$$170#^67)心情家园www.bbsdiy.net
，调到12V带电动车Q5大灯
(%$$170#^67)心情家园www.bbsdiy.net
，电流1A多
(%$$170#^67)心情家园www.bbsdiy.net
，很稳定
(%$$170#^67)心情家园www.bbsdiy.net
，而且电路一点都不热
(%$$170#^67)心情家园www.bbsdiy.net
，效果很满意。
(%$$170#^67)心情家园www.bbsdiy.net
(%$$170#^67)心情家园www.bbsdiy.net
调节电压的电位器使用的是普通单圈电位器
(%$$170#^67)心情家园www.bbsdiy.net
，一个10K做为粗调
(%$$170#^67)心情家园www.bbsdiy.net
，下面一个1K做为细调
(%$$170#^67)心情家园www.bbsdiy.net
，调压快捷方便
(%$$170#^67)心情家园www.bbsdiy.net
，比用多圈可调电位器方便多了。
(%$$170#^67)心情家园www.bbsdiy.net
(%$$170#^67)心情家园www.bbsdiy.net
说下参数：
(%$$170#^67)心情家园www.bbsdiy.net
输入电压：
56V
（48V电动车充电器）
(%$$170#^67)心情家园www.bbsdiy.net
输出电压：
2.9－53V
连续可调
(%$$170#^67)心情家园www.bbsdiy.net
最大电流：
3A
(%$$170#^67)心情家园www.bbsdiy.net
电 压 表：
2线制
液晶数字电压表
(%$$170#^67)心情家园www.bbsdiy.net
，专为本电路设计的
(%$$170#^67)心情家园www.bbsdiy.net
，
无需单独供电
(%$$170#^67)心情家园www.bbsdiy.net
电 流 表：
3A
液晶数字电流表
(%$$170#^67)心情家园www.bbsdiy.net
，专为本电路设计
(%$$170#^67)心情家园www.bbsdiy.net
，
无需分流器
(%$$170#^67)心情家园www.bbsdiy.net
(%$$170#^67)心情家园www.bbsdiy.net

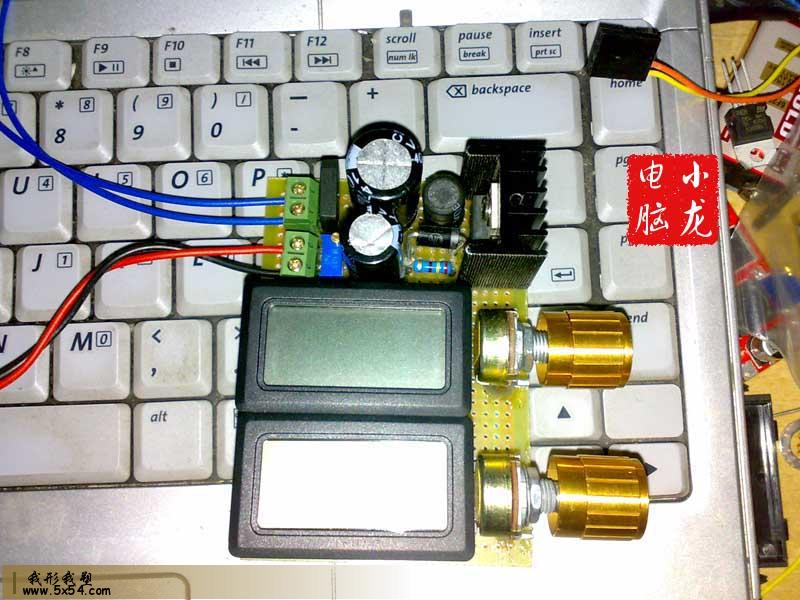

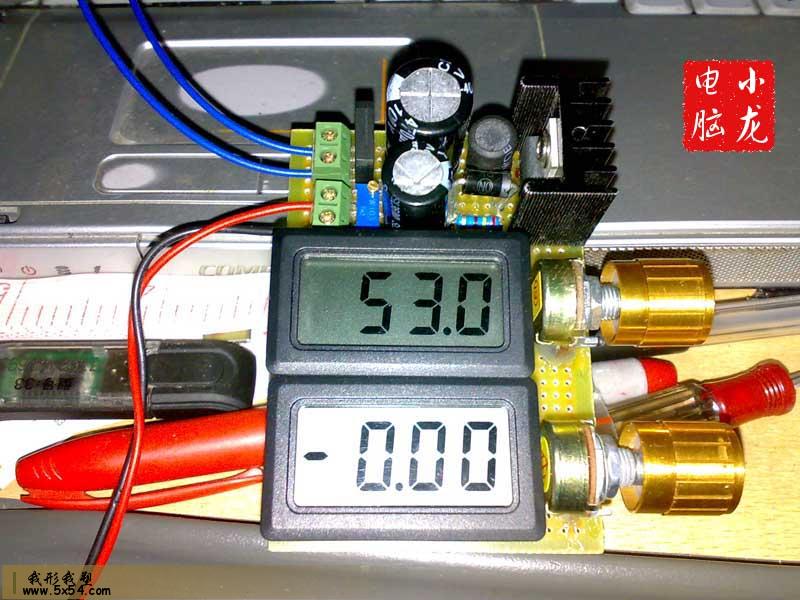

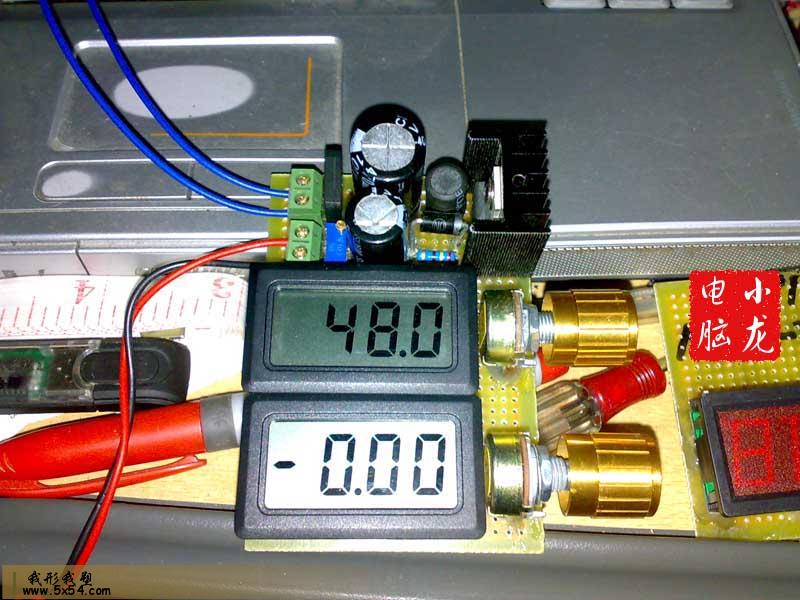

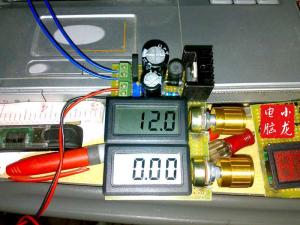

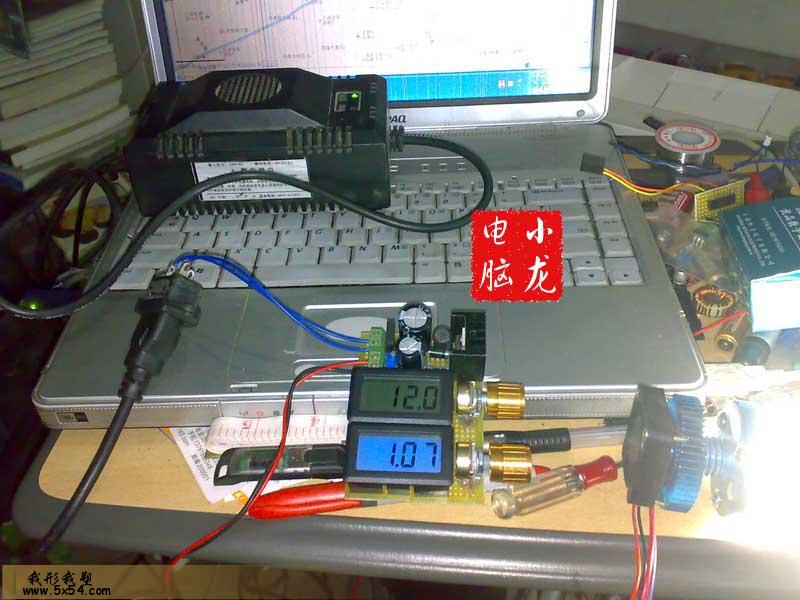

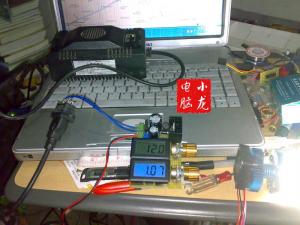

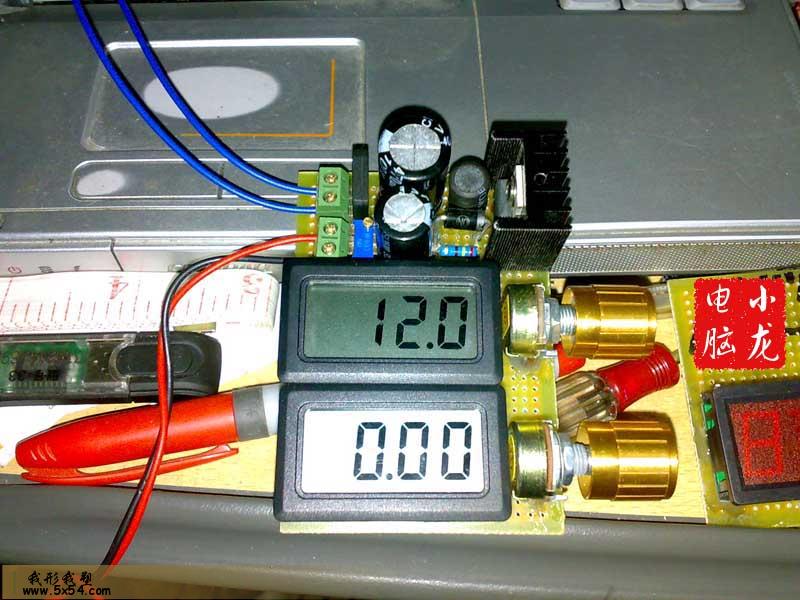

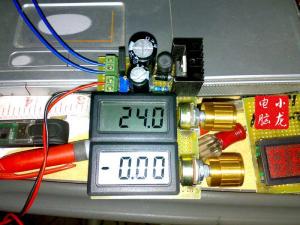

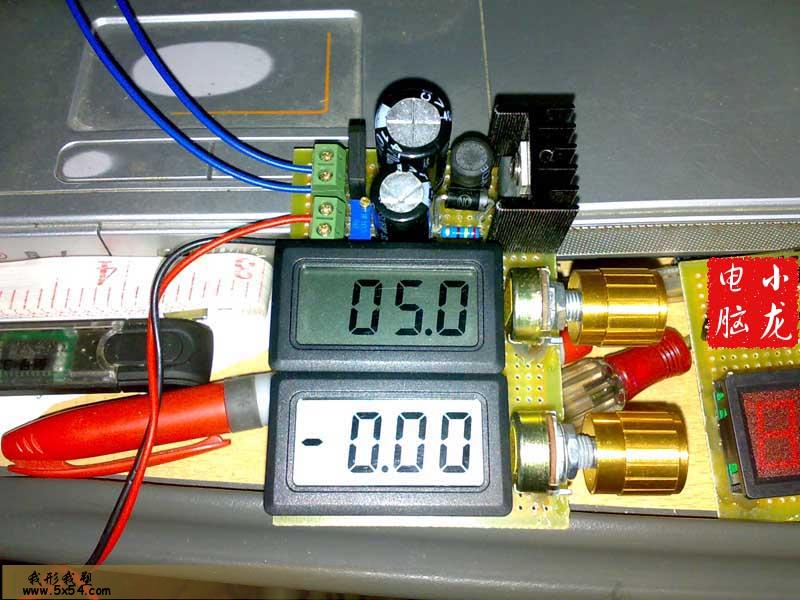

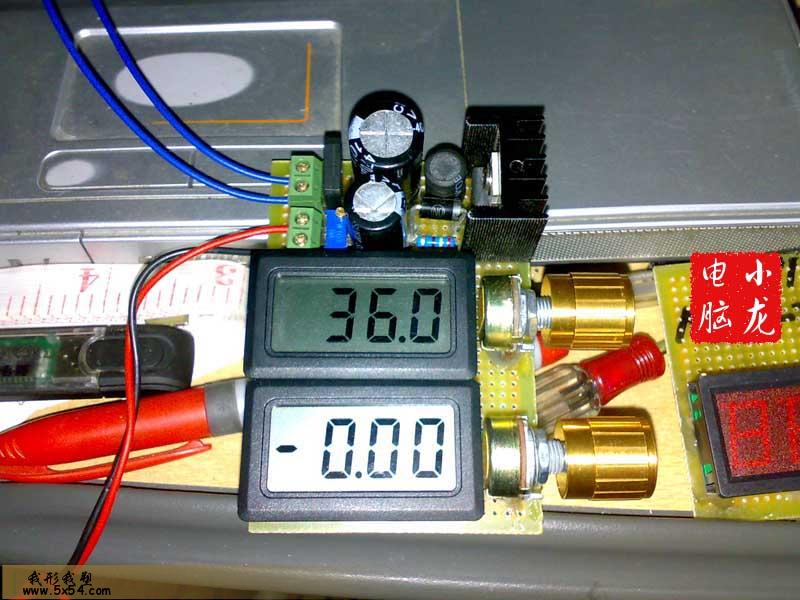

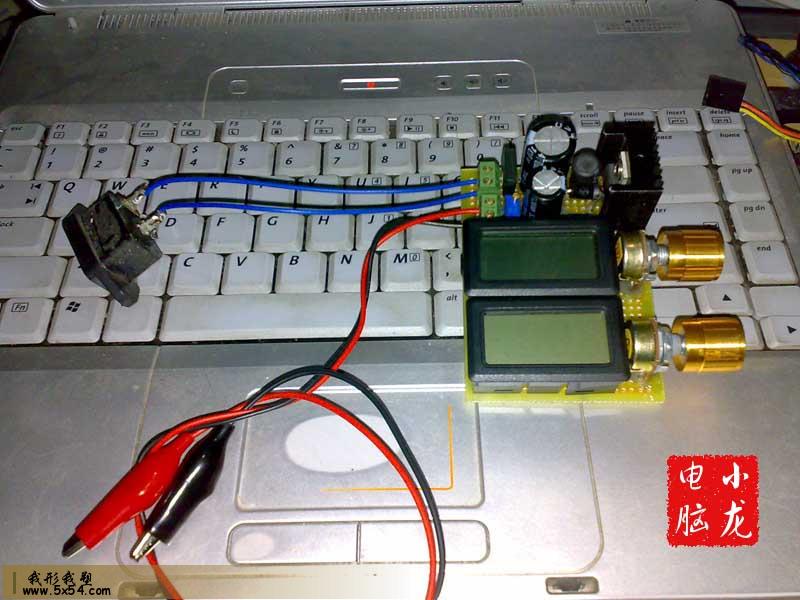

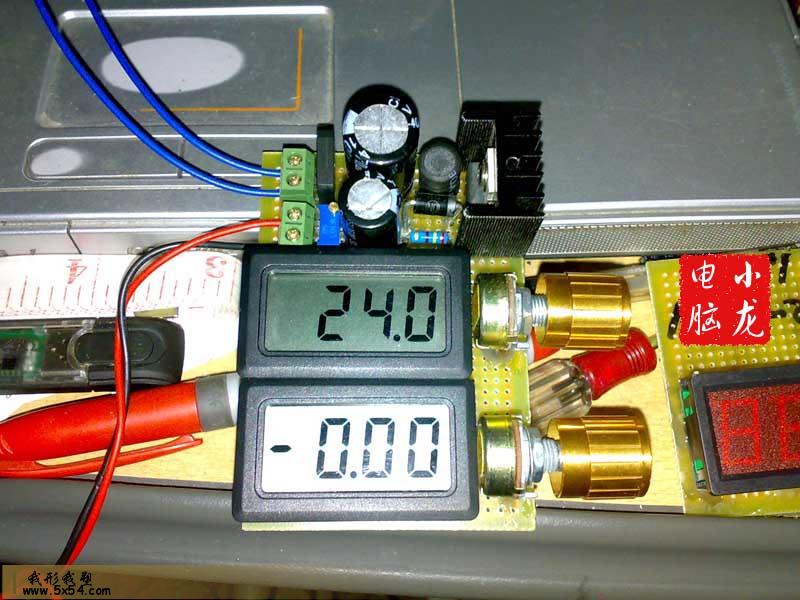

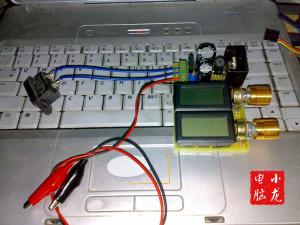

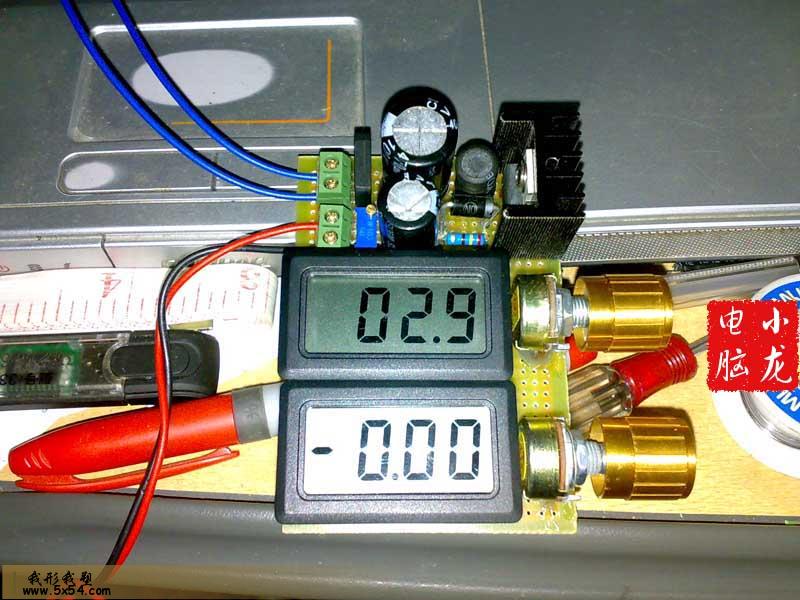

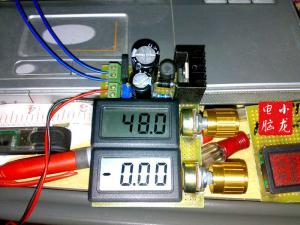

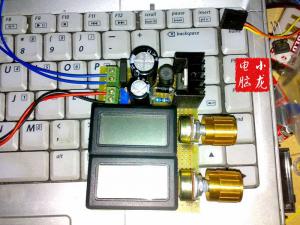

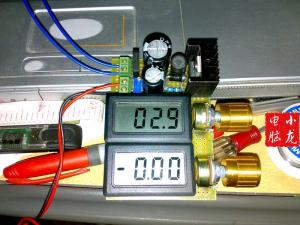

具体效果看图片：
