[原创]用AT89C52/STC89C52单片机控制数码管做了个LED数字时钟带星期
作者：
5x54
点击：
读取中...
次
使用5x7CM的洞洞板搭的
(%$$650#^67)心情家园www.bbsdiy.net
，主芯片使用的是STC89C52单片机
(%$$650#^67)心情家园www.bbsdiy.net
数码管使用0.56英寸4位一体带时钟点的
(%$$650#^67)心情家园www.bbsdiy.net
，两个小点每秒闪烁一次
(%$$650#^67)心情家园www.bbsdiy.net
“星期”使用7个LED做指示
(%$$650#^67)心情家园www.bbsdiy.net
，使用的是11.0592M晶振
(%$$650#^67)心情家园www.bbsdiy.net
，走时很准确
(%$$650#^67)心情家园www.bbsdiy.net
通过三个按键可直接调节“时”、“分”、“星期”
(%$$650#^67)心情家园www.bbsdiy.net
，再做个面板就完美了
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
画的草图：
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
用万用板搭的环境：
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net

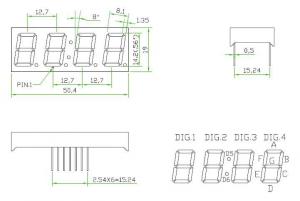

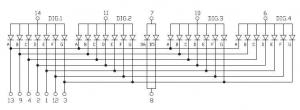

4位一体时钟数码管资料备忘：
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
(%$$650#^67)心情家园www.bbsdiy.net
