单片机+DS1302时钟芯片做的万年历带闹钟用了几个月了，时间很准很稳定

单片机+DS1302时钟芯片做的万年历带闹钟用了几个月了，时间很准很稳定

作者：5x54 点击：读取中... 次

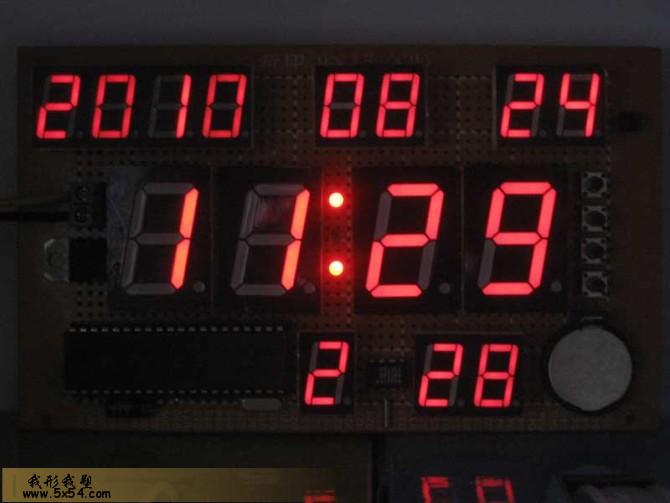

经过多次修改调试终于全部正常了，效果很满意，放在家里几个月了，时间和温度还挺准的。

打印了张纸罩在上面试下，打算有空做个壳子，再喷个彩色面板。

下面是当初设计的效果，现在做出来的效果和当初预想的完全一致。：）

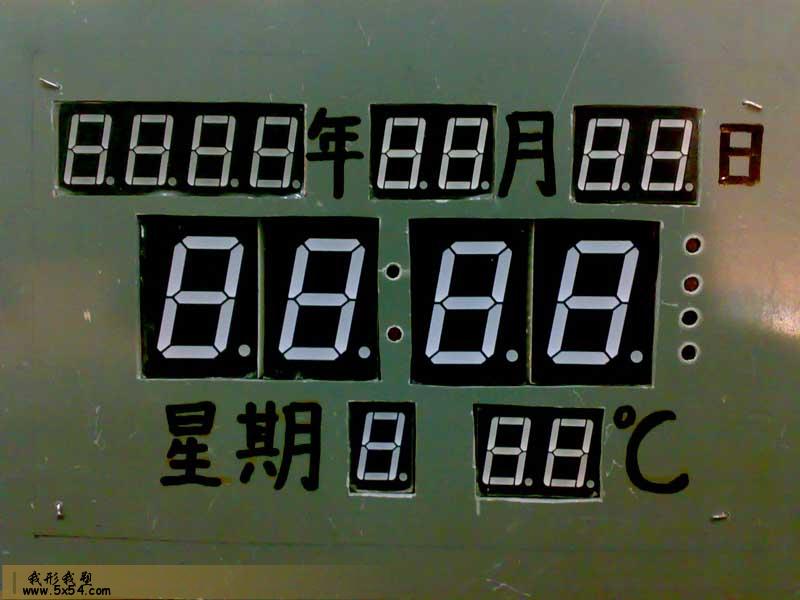

后来用塑料板手工开孔做了个面板：

用了几个月了，时间很准很稳定，方便实用！

特点：
1.使用9×15CM电路板，时间使用1.0英寸数码管，其他使用0.56寸，大小适中，可放在桌上也可挂墙上。
2.使用专用时钟芯片DS1302计时，配合6pf专用晶振，时间非常精确，再经过程序调校可以做到分秒不差。
3.使用专用温度芯片DS18B20，可以精确测温－55℃到125℃，精度可达到0.5℃，就是成本高了点，呵呵。
4.使用了一个钮扣电池做备用电源，停电时数码管不显示，但是时间还在继续走，时间只需调一次既可一直用。
5.中间“时”与“分”使用了比其他数码管更大的尺寸(1.0英寸)，看得更清，让“时”与“分”之间的两个LED每秒闪一次。
6.三个调节键可实现年、月、日、时、分、星期依次切换，然后增加或减小数值，使调时更方便，还有一个复位键。
7.加了个闹钟的功能，每周周一到周五的早上7点半响铃一分钟起来上班，周六周日不响，单片机就是这方面特方便。
