[原创]第一次使用塑封机+覆铜板+三氯化铁热转印制作12864万年历电路板

[原创]第一次使用塑封机+覆铜板+三氯化铁热转印制作12864万年历电路板

作者：5x54 点击：读取中... 次

画电路板还不太熟，就网上找了个做测试，是051463438的，在此表示感谢。
第一次做热转印，什么都是尝试，第一次使用塑封机做热转印，加热温度直接调到200度，加了很长时间怎么还不到200度，只有180－190度左右，不管了，开始转印。。。。竟然都转印上去了。
第一次转印，也不知道需要转印几遍，也不管，反复多转几遍，买的塑封机转速有点快，转了五六次，然后撕下转印纸，效果不错，全部都转印过去了。
打印电路图的时候把电路图和元件标识都打印出来了，正好折叠后一次把正反面全部转印上去，看看两面的效果：

然后开始用三氯化铁+水把电路以外的铜全部腐蚀掉，听说用温水比较快，就加了点热水加了点冷水，把三氯化铁放在电路板上一些，然后放进去开始腐蚀，，，，，
晃呀晃，左晃右晃，，，等了好几分钟，怎么还没腐蚀掉呢？难道放得三氯化铁太少了？再加点试试。。。
还是没腐蚀掉，难道就是这个颜色？看别人腐蚀掉之后的电路板应该是半透明的呀，拿万用表量量了下，是没腐蚀掉，又加了些三氯化铁，，一共加了三四次，呵呵，第一次不知道加多少，只能一点一点地试。
正好有事，去办事了，，，，，过了几分钟回来，晃了几下看看，哈哈，竟然大部分都腐蚀掉了，太好了，看看：

又晃了一会，基本上全部腐蚀好了，拿出来看看：

然后拿去用清水冲洗干净，看看，还不错吧，连正面都印得很漂亮。

看看打好孔的效果，第一次打，有点乱，12864LCD的插孔都不在一条直线上，哈哈。还好，试了下，所有元件都可以插入。^_^

今天从家里带了块沙纸，把背面的碳粉磨掉，哈哈，更漂亮了，真正的电路板转印成功了！

迫不及待地要把他制作完成，开始焊元件，饭都没顾得吃，一鼓作气把所有元件都焊上，赶快组装起来测试，看看背面焊的效果：
（他这电路图12864背光调节电路有点问题，刚组装好发现液晶屏发白，后来发现少了个10K电阻，我就直接加焊在背面了）。

看看元件全部焊上去的下面电路板效果：

万年历的时钟程序这几天花了几个日夜加工的，参考r051463438，然后做了一些改进，修复了一些问题，各项调节的时候加了最大上限值和最小值限制，否则调节会乱掉。

闹钟也直接改成设定好的闹铃时间保存在DS1302的RAM里了，掉电不会丢失，这样就不怕断电了，否则每次断电都重新设置闹钟很麻烦，效果还不错吧：

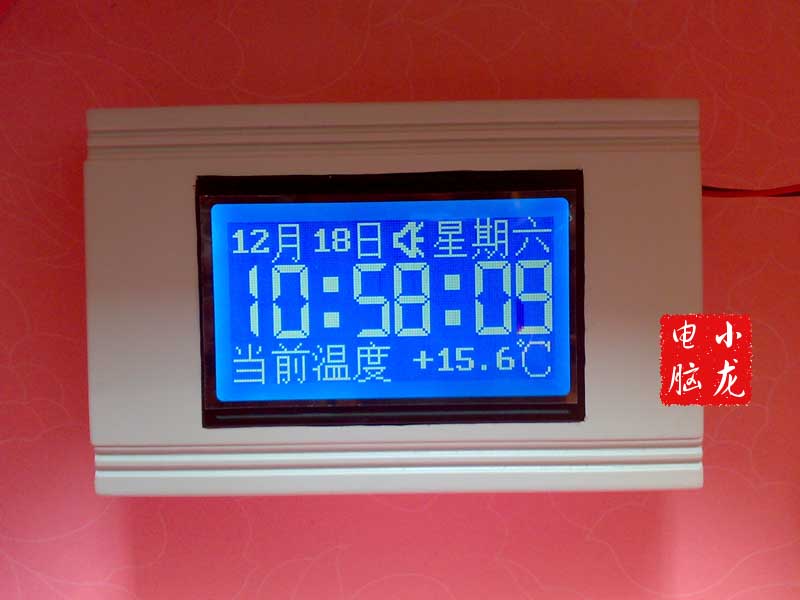

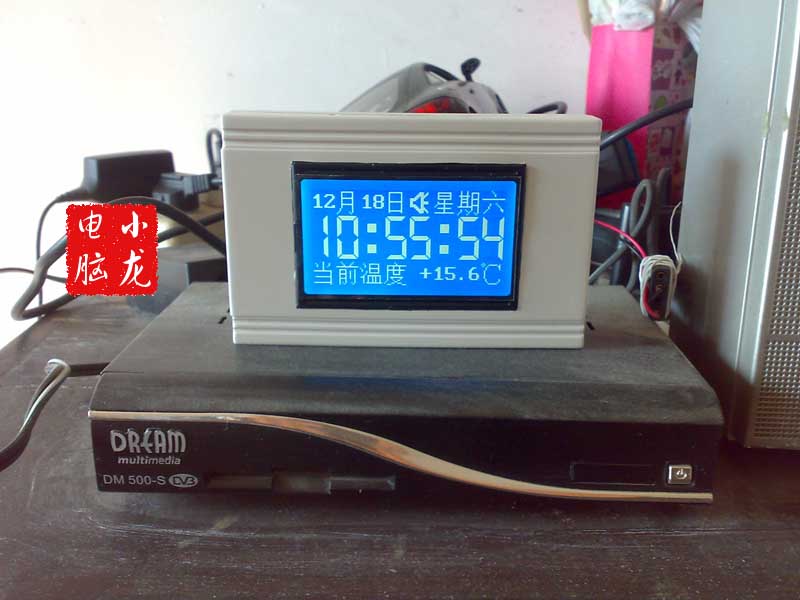

又找了个盒子，手工开了个孔，放在里面正合适，看看（手机拍的效果不太好，实际很漂亮）

这个万年历所有设置都可以直接用红外遥控器直接设置，我是直接拿我家DVD的遥控器用的，超方便，这功能很实用，通过改版该万年历，学到了很多新知识。哈哈。

一次转印了两张，一张是覆了铜的，效果很差，最主要的是因为激光打印机太差了，打出来的时候能直接看得到很多孔孔（沙眼），还有几处断开的，后来用油性笔又描了下，可能用的硒鼓太差了，看来做热转印还是要用好一点的激光打印机才可以。
发现有几处用油性笔描过的地方效果特别好，没有沙眼，而且很光亮，下次多用油性笔描描，呵呵，不过，最好的方法还是选一台好的激光打印机打印。
